用SOLIDWORKS绘制端午节粽子香囊

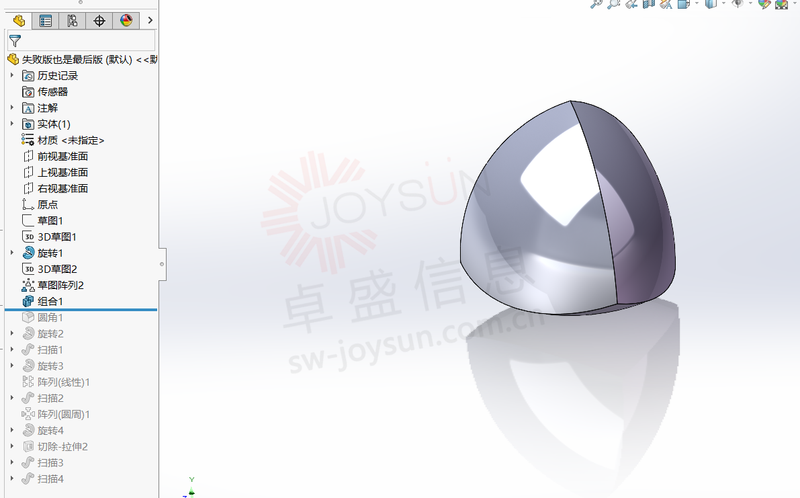

1.粽子轮廓

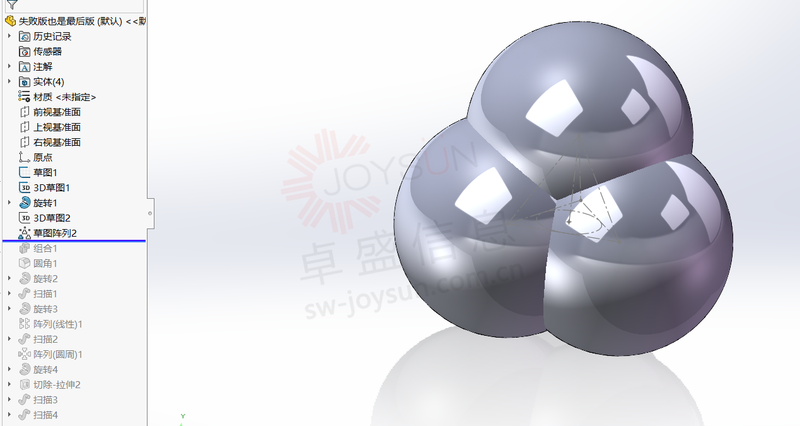

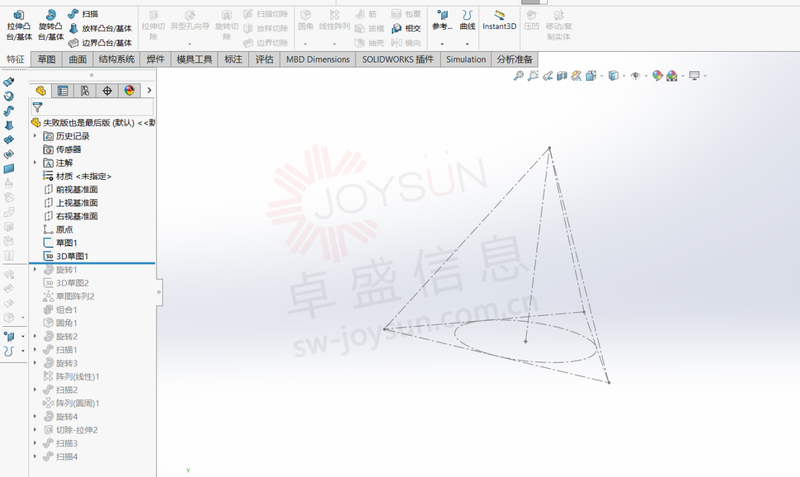

首先在SOLIDWORKS软件上视基准面绘制一个等边三角形，建立3D草图绘制如图所示的立体图形，在上视基准面上绘制以等边三角形的边为半径的半圆，通过旋转命令绘制一个球体，再绘制一个3D草图，在刚才创建的立体图形上绘制3个点，草图阵列出4个球体，通过组合命令留下共同部分，就会得到一个粽子的外轮廓，可以添加圆角，使其圆润一点。

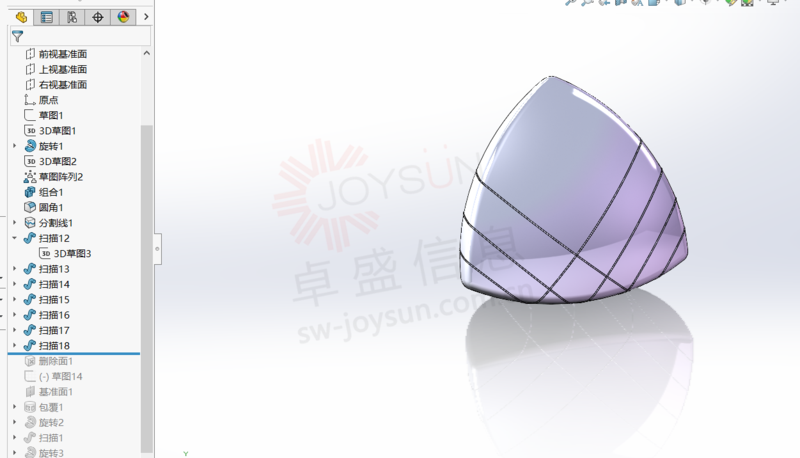

2.粽子叶纹路

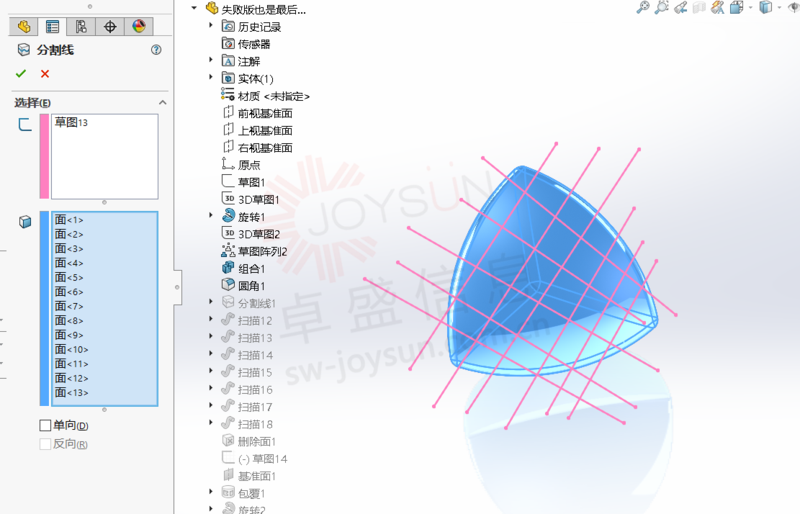

在前视基准面建立草图绘制几条线，使用分割线命令进行分割，建立3D草图，转换实体引用把刚才分割到曲面的线变为实线，最后用扫描命令扫出轮廓，其他的纹路操作一样。

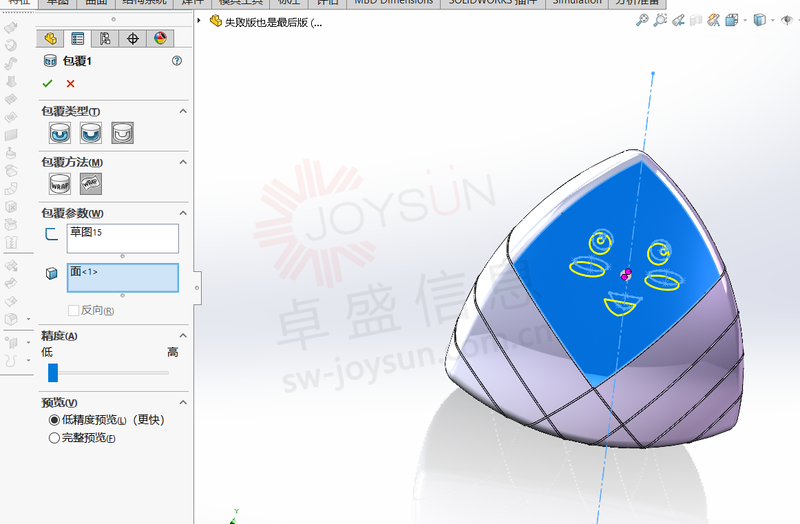

3.眼睛和嘴巴

建立新的基准面，在基准面上绘制眼睛和嘴巴轮廓，再通过包覆命令把草图包覆到曲面上。

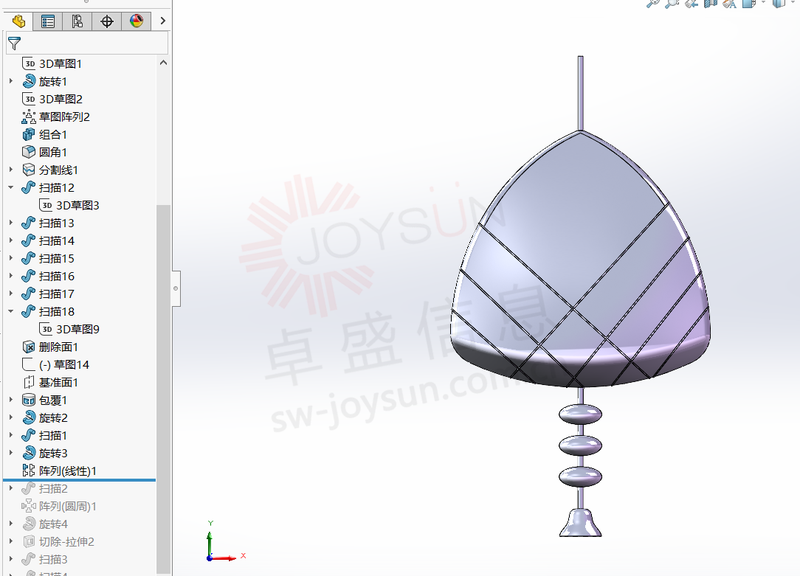

4.下半部分椭圆珠子和绳子

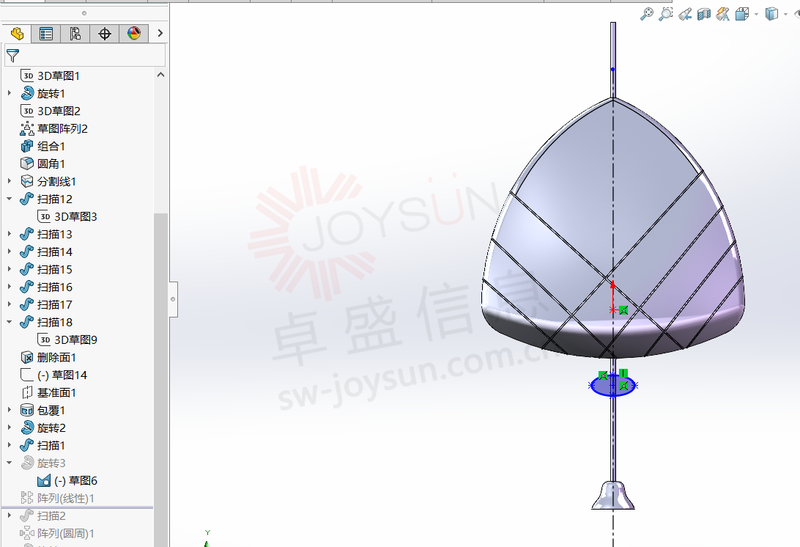

在前基准面绘制一个半椭圆，然后旋转得到珠子，再通过线性阵列阵列出另外两个珠子。也是在前基准面上绘制一条长度适宜直线扫描出来。SOLIDWORKS官网购买正版软件

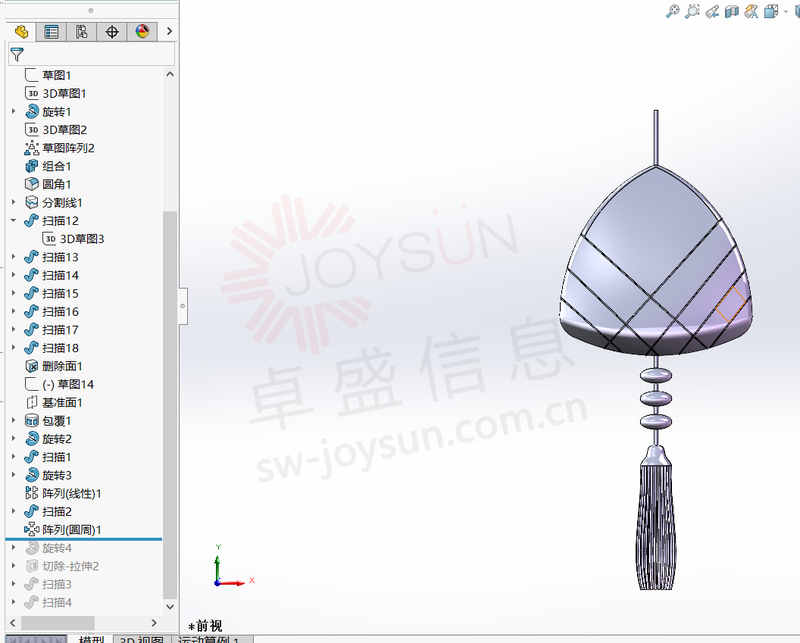

5.流苏

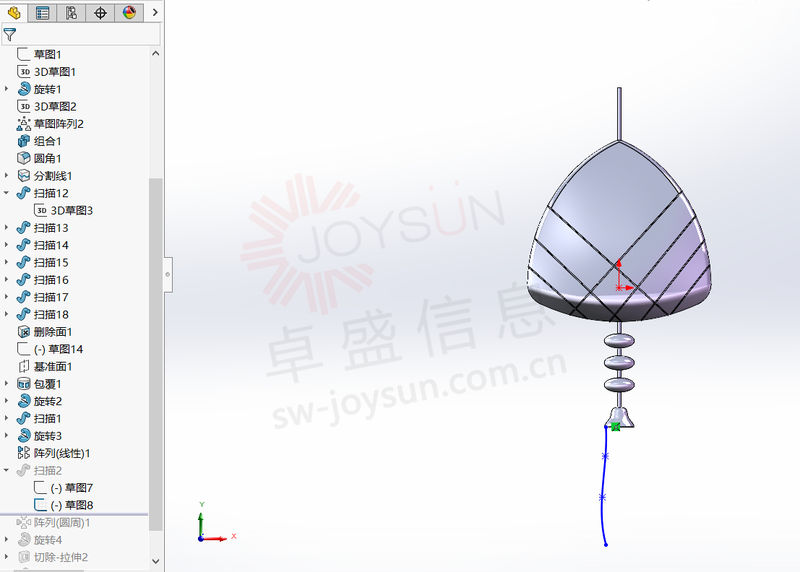

绘制出类似圆锥的草图旋转出来，在这个类似圆锥面上绘制圆和样条曲线，用扫描命令扫描出流苏的大致外部轮廓，还是用圆周阵列方式绘制其他的流苏。

卓盛信息是达索SOLIDWORKS江苏、浙江、上海地区的授权经销商，详询4006965950

6.上部分珠子圆环

也是通过旋转和扫描命令绘制出来。

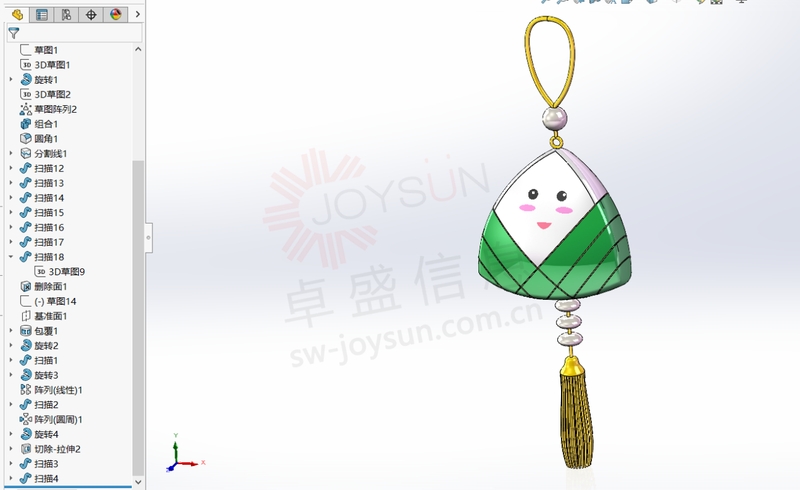

7.外观

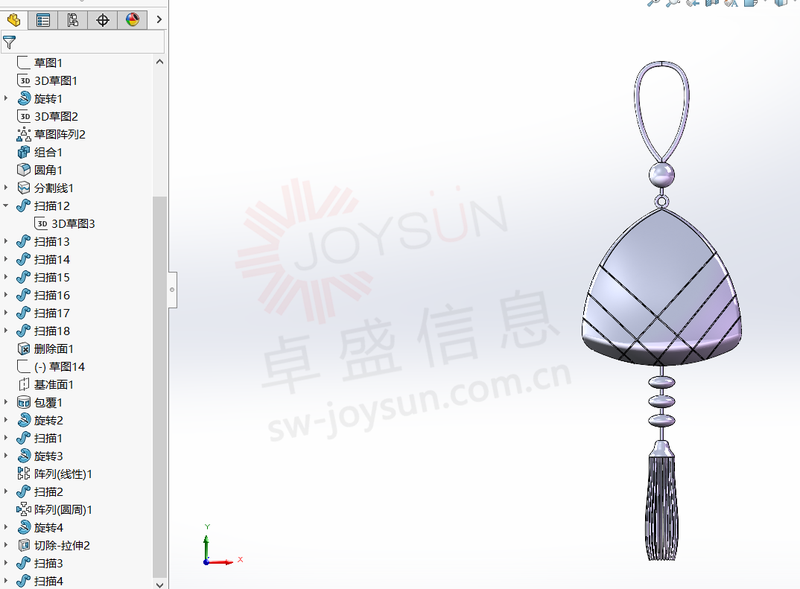

最后再根据自己的喜好为其添加颜色，这样一个粽子香囊就画好了。
