设计树前面有一些符号，比如+，-，f，这些符号有什么意义呢？
通过查阅帮助即可知道，对应环境中的情况。浙江solidworks
草图前面有：
| (+) | 过定义 |
| (–) | 欠定义 |
| (?) | 草图无法解出 |
| 无前缀 | 完全定义 |
装配体零部件的位置由下列表示：
| (+) | 过定义 |
| (–) | 欠定义 |
| (?) | 无解 |
| (f) | 固定（锁定到位） |
装配配合之前带有：
| (+) | 涉及过定义装配体中零部件的位置 |
| (?) | 无解 |
当文件夹包含过定义的零部件、欠定义的零部件和仅固定零部件时，前缀显示在文件夹名称中。上海solidworks
| (+) | 至少包含一个过定义的零部件。 |
| (–) | 至少包含一个欠定义的零部件。 |
| (f) | 仅包含固定零部件。 如果文件夹包含的零部件不是固定的，则固定前缀不会显示在文件夹名称中。 |

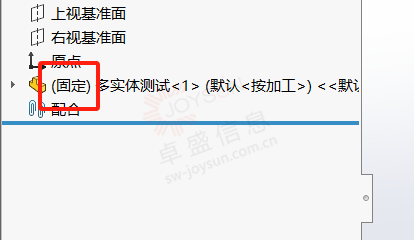

需要注意的是，装配体中，有的时候固定会显示为f，草图中指的是约束和尺寸的定义情况，装配体中指的是配合的定义情况，两者之间有一些区别。solidworks价格
